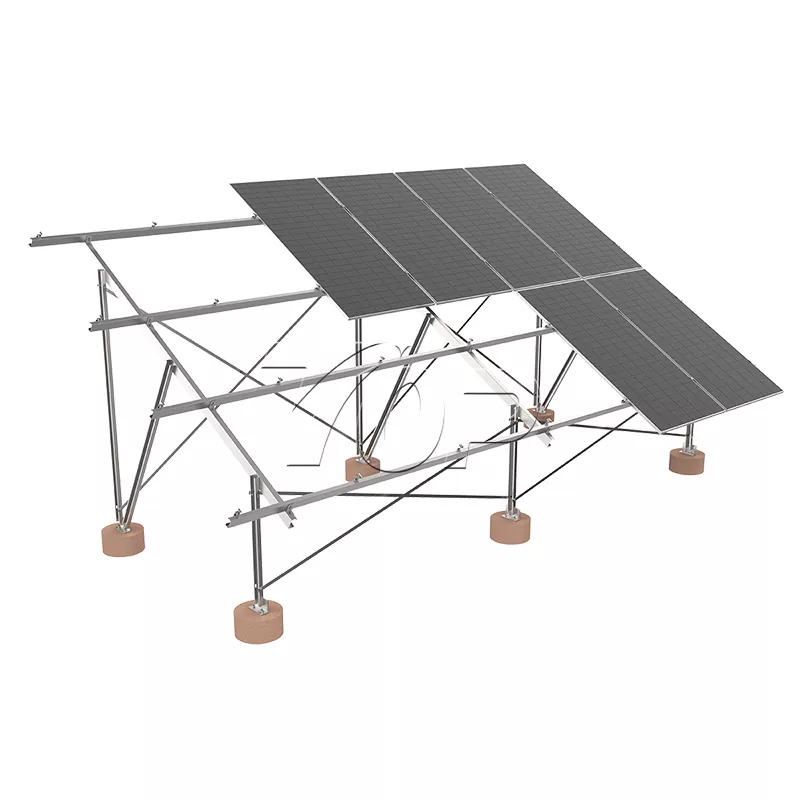

Rastrelliere a terra del pannello solare

L'energia più alta progettata e prodotta il rack di montaggio a terra del pannello solare a forma di C viene utilizzato principalmente come materiale strutturale principale. Ha un elevato rapporto resistenza-peso. Questo sistema solare a terra a terra può ridurre il peso dell'intero sistema di supporto garantendo al contempo una capacità di trasporto sufficiente. Le sue staffe più leggere sono più convenienti durante il trasporto e l'installazione, riducendo al contempo i requisiti del cuscinetto del carico della fondazione.

Parametri del prodotto

Materiale ad alta resistenza: l'acciaio zincato a caldo (HDG) o l'alluminio anodizzato fornisce un'eccellente resistenza alla corrosione e resistenza strutturale con una durata di vita di oltre 25 anni.

Design modulare: il rack di montaggio a terra del pannello solare supporta il gruppo e la regolazione rapidi, compatibili con una varietà di dimensioni del pannello solare.

Resistenza al vento: attraverso la progettazione strutturale della cremagliera solare e il fissaggio delle fondamenta ottimizzati, può resistere alla velocità del vento superiore a 60 m/s, adatto alle aree ad alta pressione del vento.

Angolo di installazione flessibile: supporto angolo di inclinazione fissa (15 ° -60 °) o regolazione dell'angolo stagionale per massimizzare l'efficienza di generazione di energia.

Protezione ambientale e bassa manutenzione: non è necessaria una base in cemento, ridurre l'inquinamento da costruzione, bassi costi di manutenzione.

Modalità di installazione

1 Preparazione per l'installazione

Controllo del sito: controllare la piattaforma del terreno e il tipo di terreno (si consigliano viti di ancoraggio o basi di calcestruzzo).

Elenco degli strumenti: trapano elettrico, chiave, livello, macchina di montaggio a vite di ancoraggio (opzionale).

2 Procedura di installazione

Fissazione della fondazione:

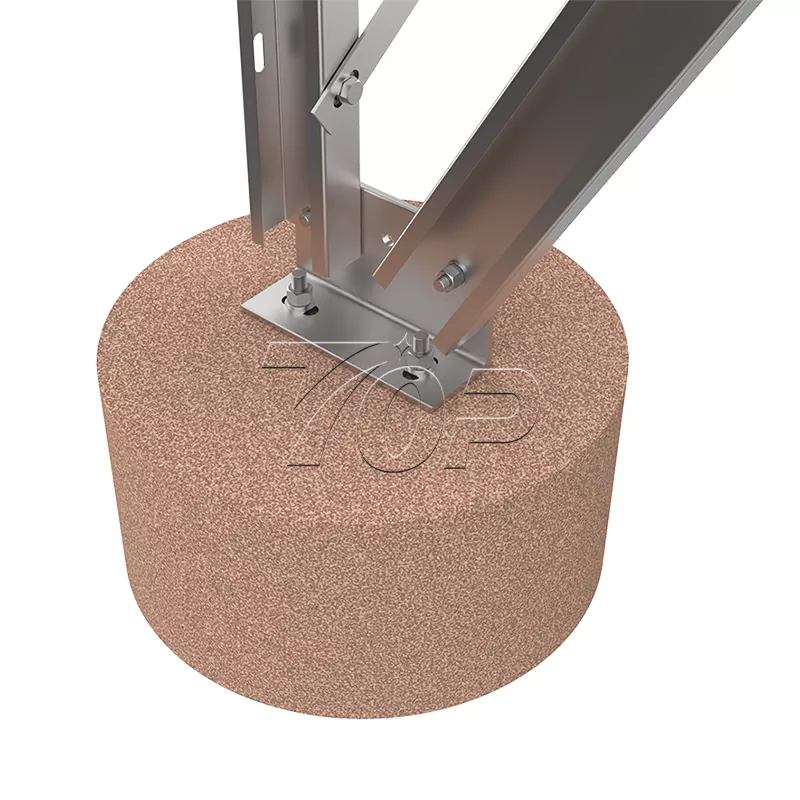

Se vengono utilizzate basi di cemento: versare moli di cemento con una profondità di almeno 80 cm e inserire bulloni di base di supporto.

Se si utilizzano viti di ancoraggio (consigliate): avvitare le viti a terra fino alla profondità di progettazione (di solito 1,2-2 m).

Assemblea di supporto:

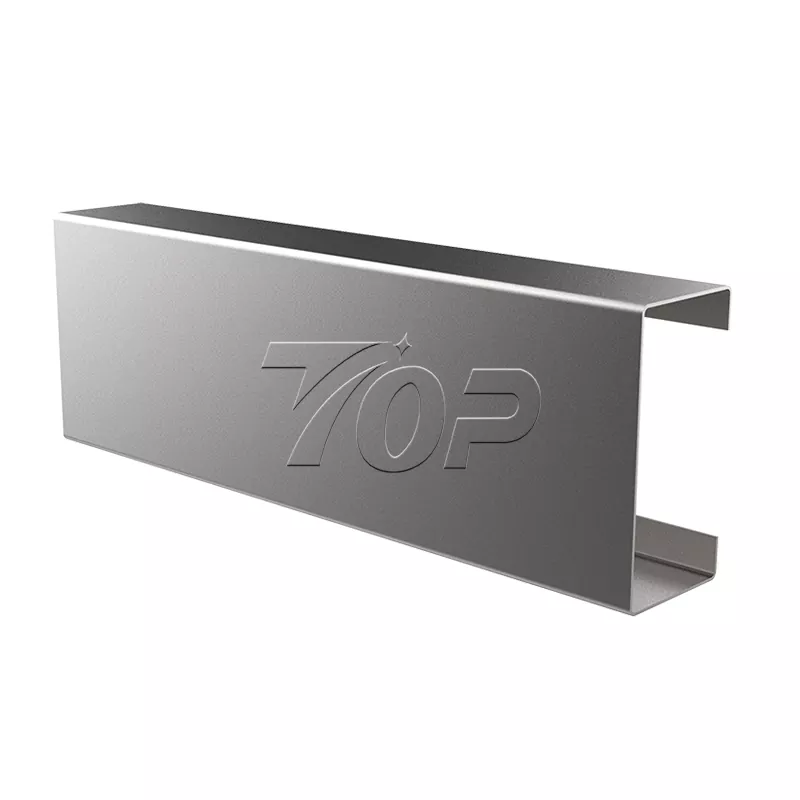

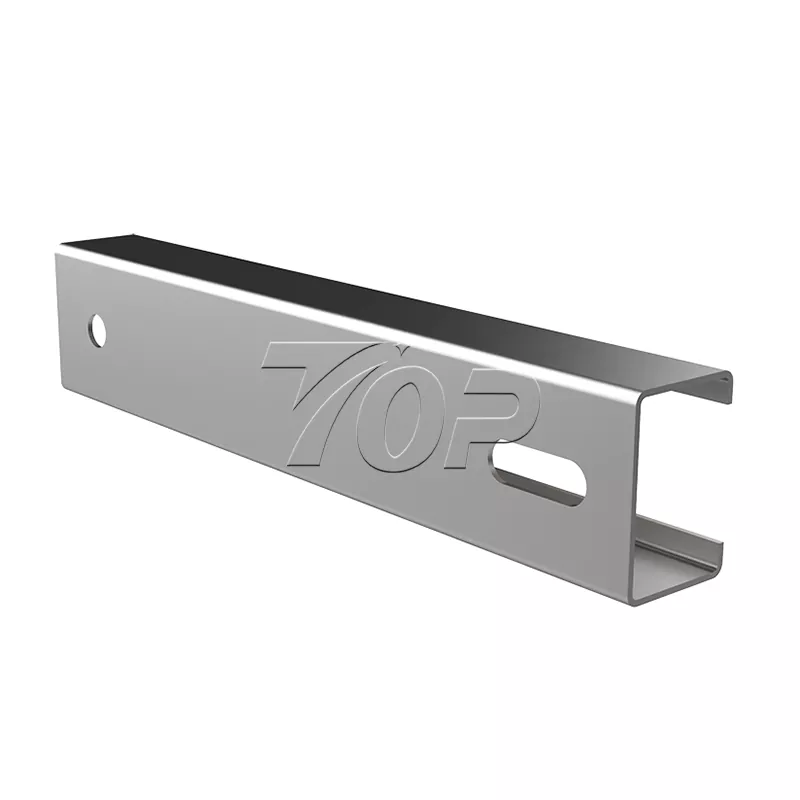

Correggi la colonna in acciaio a forma di C verticalmente sulla fondazione e serrarla con bulloni.

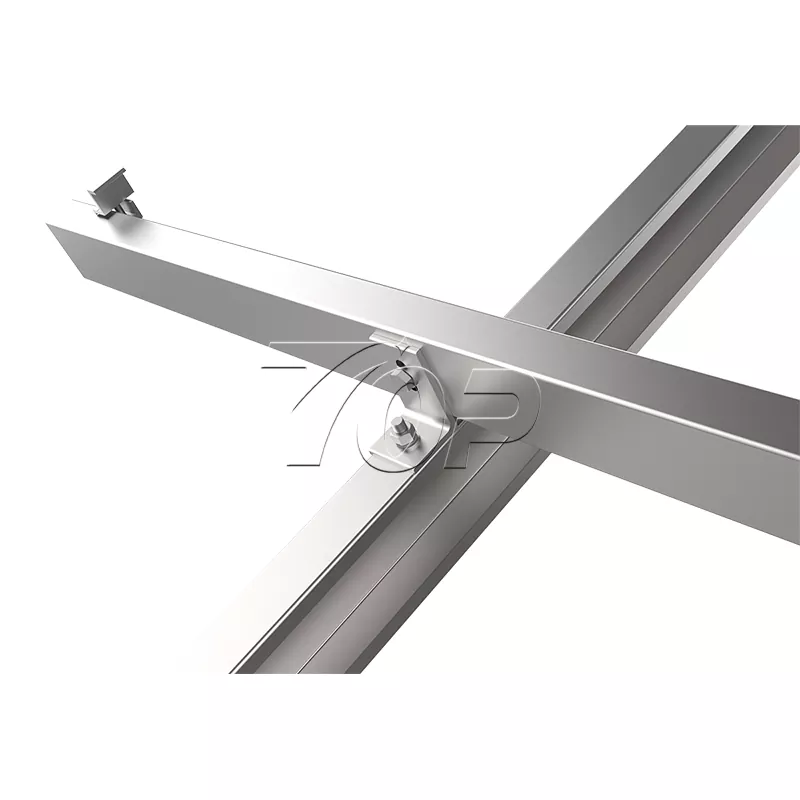

Installare raggi di supporto trasversale e parentesi graffe diagonali per assicurarsi che la struttura del montaggio del monte di terra del pannello solare sia a livello (calibrazione usando un livello).

Installa i pannelli solari:

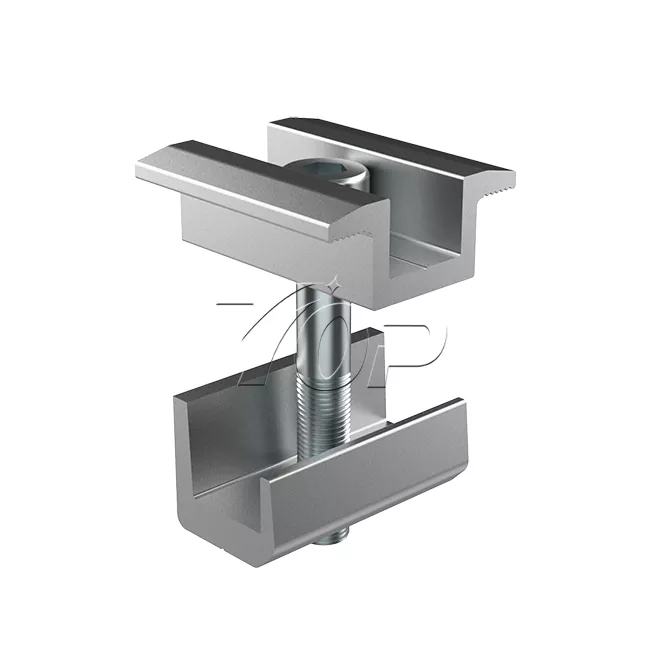

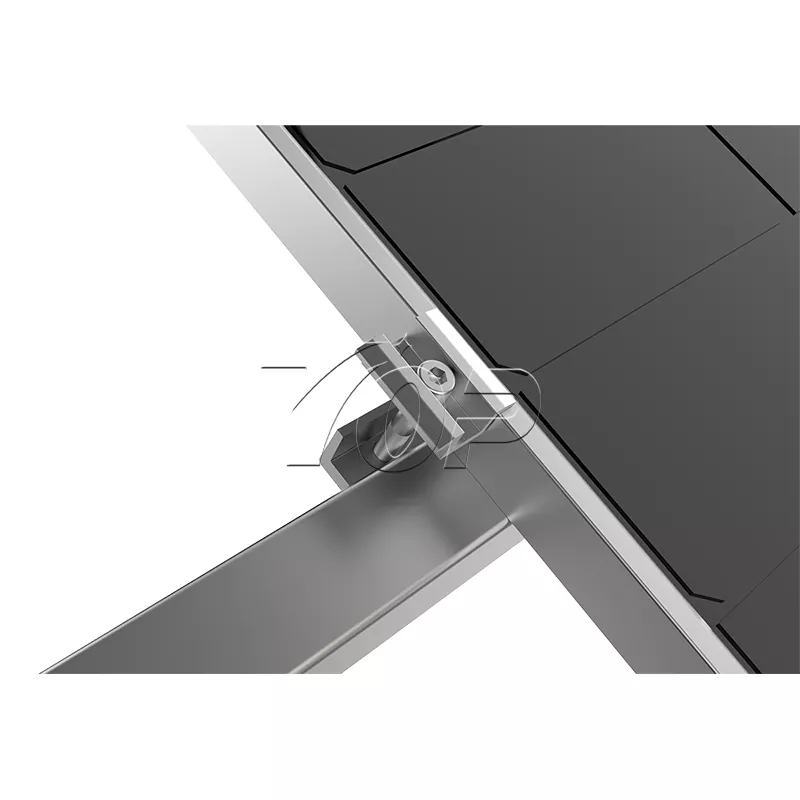

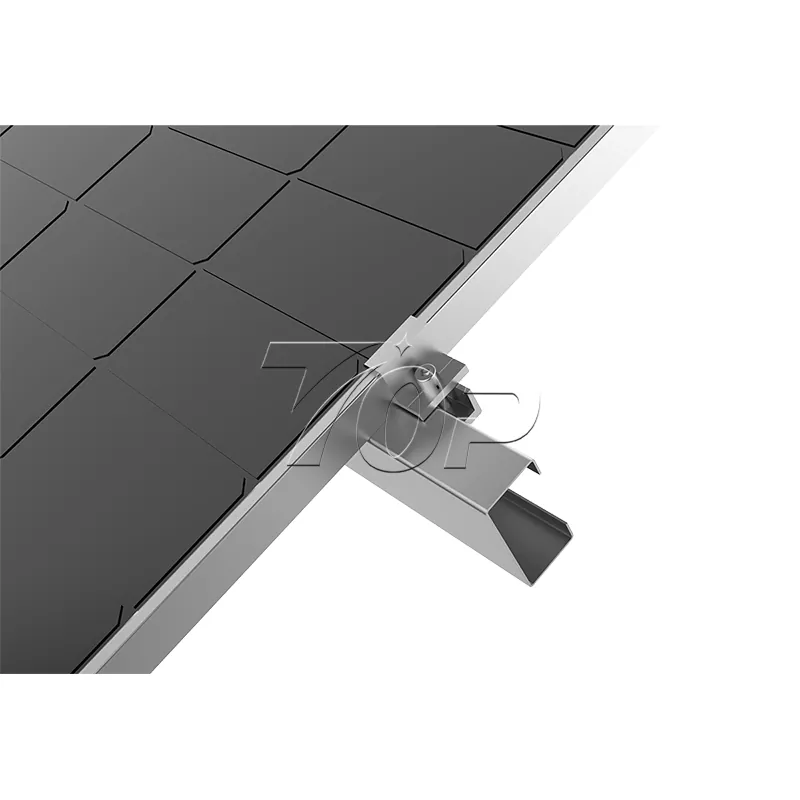

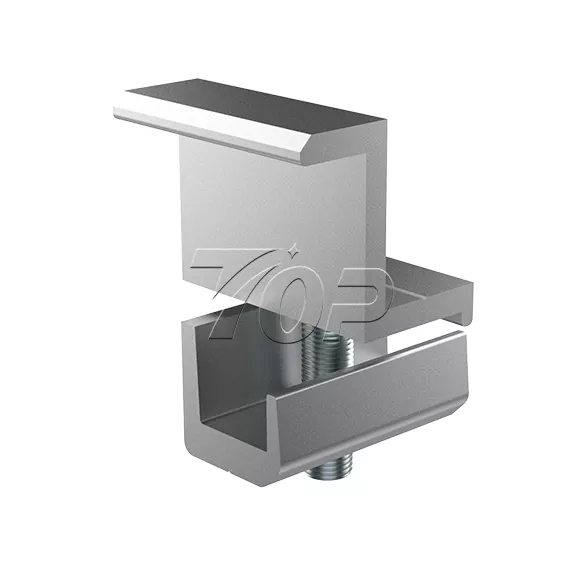

I pannelli di terra solare sono posizionati sul raggio e fissati con dispositivo di bloccaggio in lega di alluminio per garantire una spaziatura uniforme (spaziatura raccomandata ≥10 cm per la dissipazione del calore).

Grounding and Ispection:

Collegare il cavo di terra al sistema di supporto e la resistenza alla prova (≤5Ω).

Ispezione completa della tenuta del bullone e della stabilità strutturale.

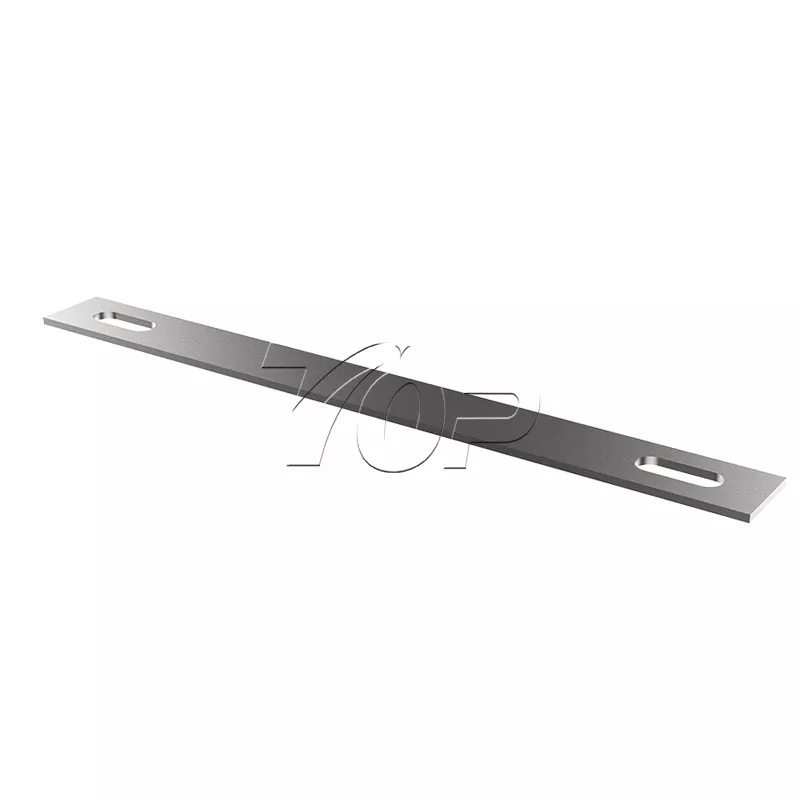

Spettacolo di prodotti

Applicazione del prodotto
